YZB-Z型中高壓自動無功補償

銀湖電氣生產的YZB型高壓無功自動補償成套裝置適用于6-35KV電力系統，以補償無功功率，降低電能損耗。該裝置廣泛應用于冶金、鋼鐵、機械、水泥、交通、化工等行業。

全國熱線

0571-87191580

在線咨詢

產品簡介 / Introduction

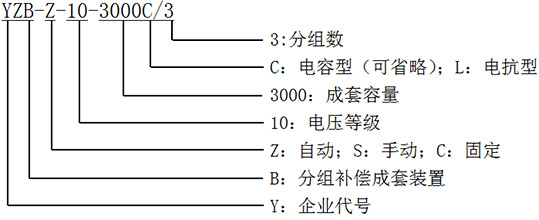

型號說明

工作原理

成套裝置由若干組TBB-Z型自動補償柜組成，通過控制器按照模糊控制策略進行電壓無功綜合控制電容器組投切。當控制器檢測到的無功功率值超過整定值時，控制器根據需投電容器組的級數，給出控制信號，自動合閘高壓真空開關，將電容器組投入運行；當負載無功功率值低于整定值時，控制器給出控制信號將高壓真空開關斷開，電容器組退出工作。以上操作完全自動進行。

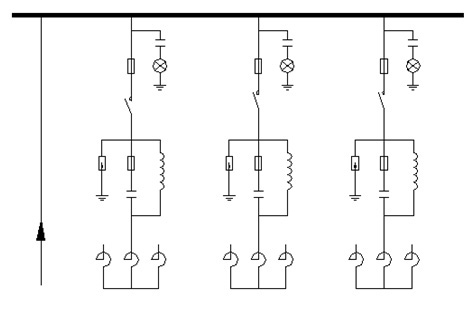

一次系統圖

一次系統圖

工作環境

安裝地點	戶內
海撥高度	1000m及以下(≥1000m采用高原型)
環境氣溫	－25℃～＋45℃
月平均最大相對濕度	90%(25℃時)
耐地震能力	地面水平加速度0.2g,垂直加速度0.1g。按標準試驗，安全系數≥1.67。
污穢等級	泄漏比距瓷絕緣按18mm/kV，合成絕緣按20 mm/kV (按最高電壓計算)。

組成器件

并聯電容器、串聯電抗器、真空接觸器(或斷路器)、放電線圈、電流互感器（若需要）、避雷器、控制器、柜體及附件。
注：串聯電抗器的電抗率配置要求：
1%電抗率抗涌流； 4.5%-6%抗5次以上諧波； 12%-14%抗3次以上諧波。.

● 電壓無功綜合控制。

● 良好電壓優先原則:按電壓質量要求自動投切補償柜，電壓超出最高設定值時，逐步切除電容器組，直至電壓合格為止；電壓低于最低設定值時，在保證不過補條件下逐步投電容器組，使母線電壓始終處于規定范圍。

● 良好預判斷功能：在投電容器前先探詢投后是否電壓到高限，再?zèng)Q定是否投電容，以免投切震蕩。

● 良好優化投切功能：根據電壓無功綜合判斷結果，直接選取理想容量電容器組進行投切，以減少電容器投切次數。

●運行記錄和電壓檢測功能(選配)

可自動或隨時調出內存，查看或打印電壓值及出現時間，補償柜投切次數等當月和上月的統計報表。

● 綜保功能

a、每組裝置有開關保護(選配)：過壓、失壓、過流(短路)和零序繼電保護，熔斷器過流保護、氧化鋅避雷器過壓保護、接地保護、速斷保護等。

b、防誤動作:自動發出各動作控制指令之前，首先探詢動作后可能出現的所有超限定值，減少動作次數。

c、異常報警閉鎖：當出現電容器控制回路繼保動作、拒動和控制器失電等故障時發出聲光報警，顯示故障部位和閉鎖出口。

d、自動手動隔離:需手動退出任一補償柜組自投狀態時，控制器自動閉鎖退出控制。

產品規格

單組容量	外形尺寸（寬×深×高）
300kvar	1200×1600×2600
450kvar	1200×1600×2600
600kvar	1200×1600×2600
900KVar	1200×1600×2600
1200KVar	1200×1600×2600
1500KVar	（1400+800）×1600×2600
1800KVar	（1400+800）×1600×2600
2400KVar	（1400+800）×1600×2600
